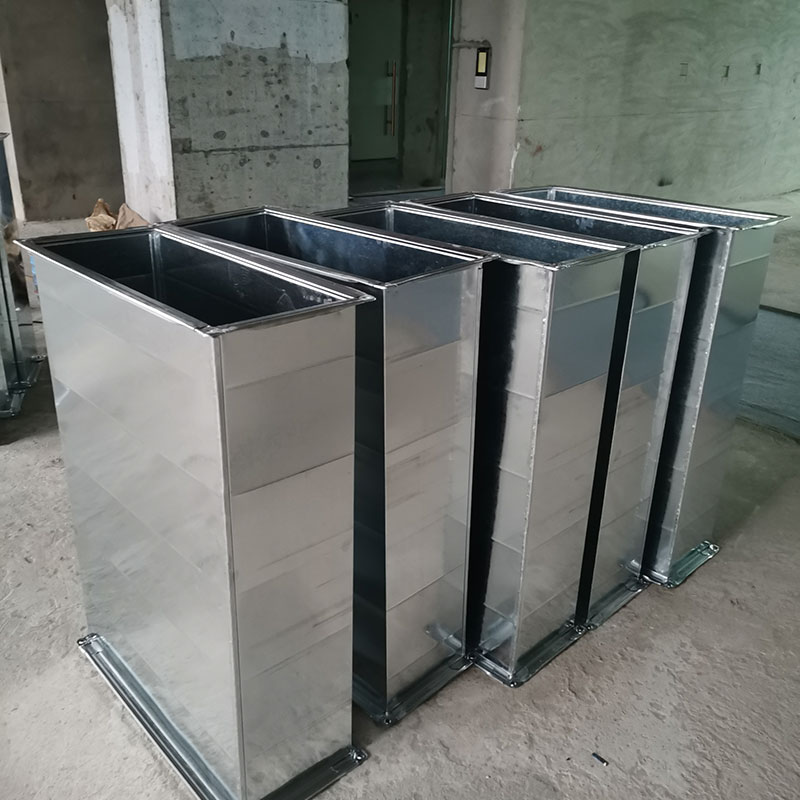

一、风管制作技术要点

1. ‌材质选择与拼接工艺‌

• 镀锌钢板风管应采用咬口连接或铆接工艺，避免焊接，咬口缝需错开且禁止出现十字型拼接缝45。

• 板材拼接时折角需平直，圆弧过渡自然，表面平整无明显扭曲，凹凸度控制在8mm以内45。

• 不同系统选用不同材质软接头：空调系统用帆布，排烟系统用不燃材料1。

2. ‌加固与法兰连接‌

• 边长≥630mm的矩形风管（保温风管≥800mm）或长度＞1250mm的管段需采取加固措施（如内支撑或外框加固）14。

• 法兰加工时，角钢需倒角45°，铆钉孔距≤120mm，四角铆钉孔距转角≤30mm26；法兰与风管连接时翻边宽度≥6mm，翻边需均匀平整且紧贴法兰45。

3. ‌成品保护与存储‌

• 制作时需在柔性地毯上操作，半成品/成品应分层放置于方木上（每层高度≤1.2m），防止镀锌层磨损或变形45。

• 长期存放需覆盖塑料薄膜防尘，板材需置于干燥隔潮的木架上并按系统编号码放45。

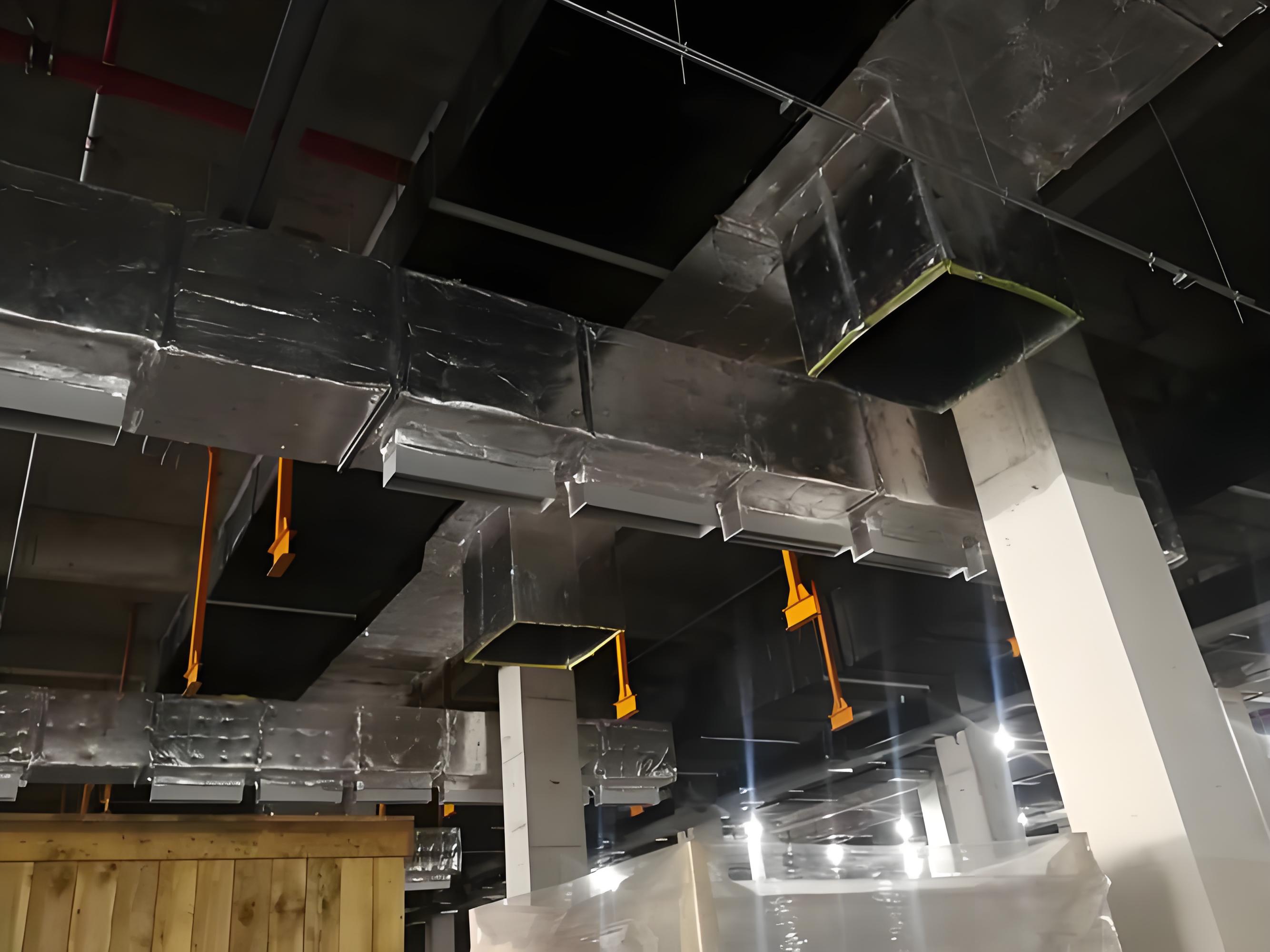

二、风管安装技术要点

1. ‌支吊架安装规范‌

• 支吊架间距：水平安装≤3m，垂直安装≤4m；特殊部位（如弯头、三通）需增设支架68。

• 安装前需对型钢材料进行除锈防锈，固定端需与建筑结构连接牢固，并复核受力点位置68。

2. ‌风管连接与密封‌

• 角钢法兰连接时螺栓需交叉对称拧紧，螺母位于同一侧，螺栓间距≤100mm26。

• 法兰垫片需采用不燃或难燃材料（如橡胶或石棉），厚度≥3mm，且不得凸入风管内68。

3. ‌特殊部位处理‌

• 穿越防火分区或楼板时需设置防火封堵，变形缝处需配置补偿装置18。

• 支管与干管连接：底面/顶面间距＜150mm时采用弧形三通，≥150mm时采用插管式三通14。

三、质量控制与验收

1. ‌加工精度‌

• 矩形风管对角线长度差≤2mm，管口平面度偏差≤1mm，外径/外边长允许负偏差45。

• 风管与法兰铆接前需复核尺寸，铆钉中心线需垂直于板面，确保铆接牢固无漏铆45。

2. ‌安装后测试‌

• 中低压系统风管需进行漏光试验（每10m接缝漏光点≤2处），高压系统需漏风量测试68。

• 净化系统风管安装后需清洁内壁，并用白绸布擦拭检查无油污或浮尘68。

‌关键工艺对比表‌
