弱电布线安装工程是指针对电压低于36V的低压电气系统进行的线路规划、铺设及设备集成施工，

旨在构建建筑物内信息传输、安全防护及智能控制的基础设施网络。其核心内容与实施要点如下：

一、定义与范围

系统范畴‌

涵盖通信（电话/光纤）、网络（局域网/Wi-Fi）、安防（监控/门禁）、影音（电视/广播）、消防报警及智能家居等子系统；

区别于强电（220V以上电力系统），弱电以信息交互为核心，功率低且注重信号保真度。

工程目标‌

实现多系统集成化布线，确保数据传输稳定性与抗干扰能力；

满足智能化建筑对高清视频、远程控制及实时监测的功能需求。

二、施工流程与技术要点

规划与设计‌

拓扑设计‌：采用星型或树状结构布局，避免线路交叉干扰；

管道预埋‌：使用PVC管或金属线槽保护线路，预留检修口；

点位标注‌：明确网络面板、摄像头、传感器等终端设备安装位置。

线路敷设规范‌

强弱电隔离‌：与强电线缆平行距离≥50cm，交叉时垂直间距≥30cm；

线材选择‌：网络线采用超五类/六类双绞线，监控线用SYV-75同轴电缆；

弯曲半径‌：光纤弯曲半径≥线径20倍，铜缆≥线径10倍。

设备安装与调试‌

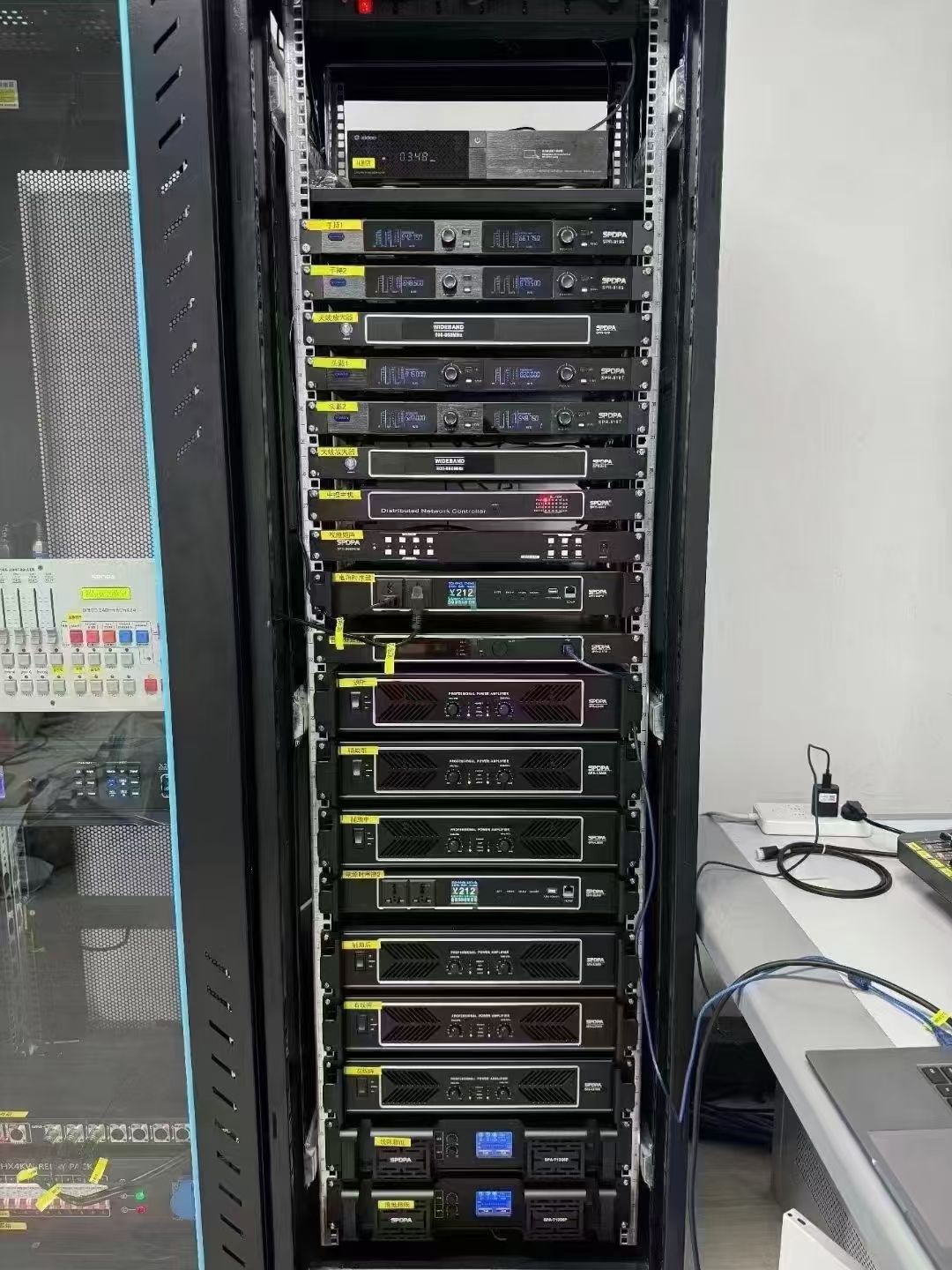

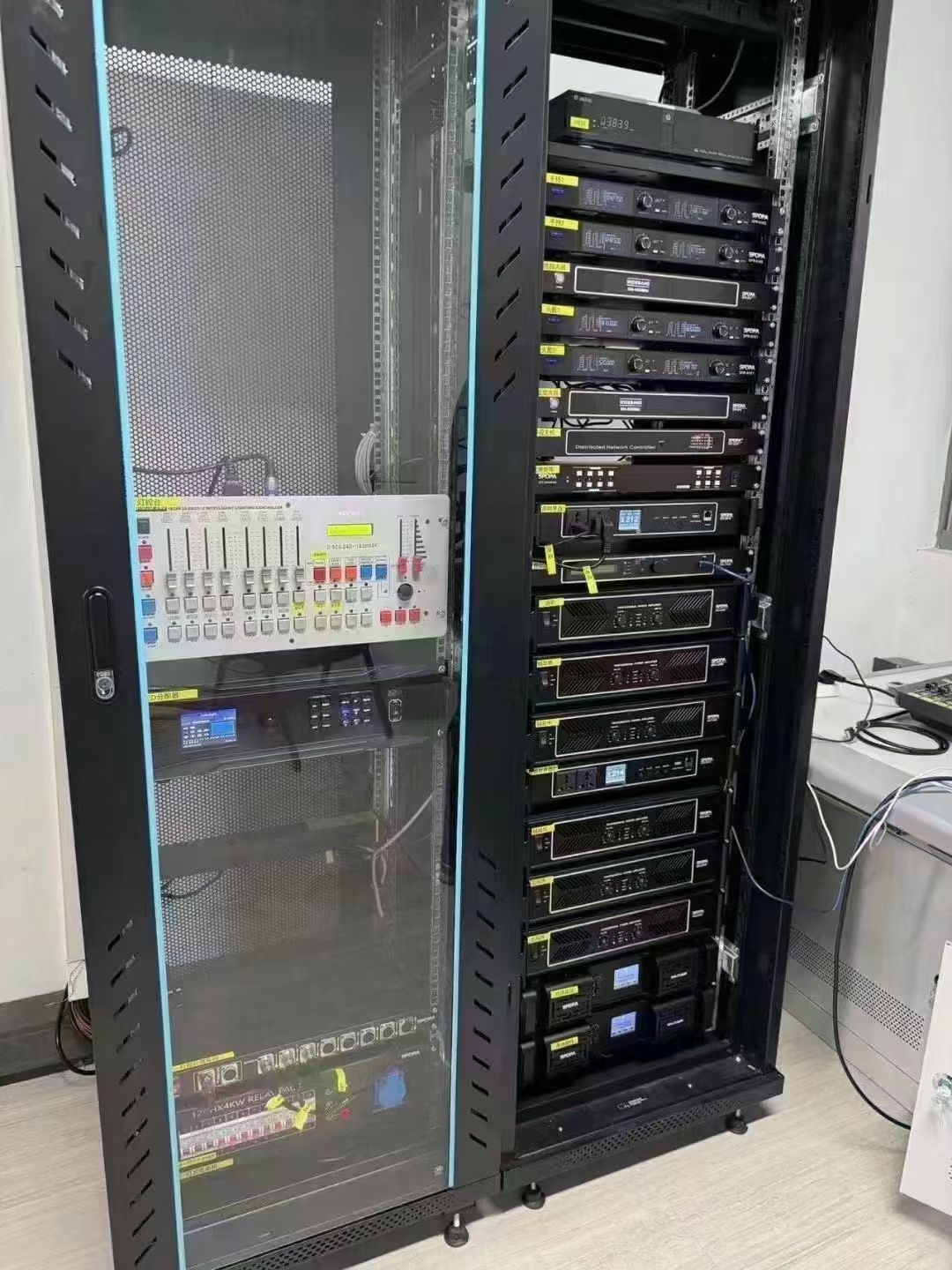

机房建设‌：集中部署交换机、配线架，采用机柜理线器规范走线；

信号测试‌：使用FLUKE工具检测网络传输速率、误码率及链路衰减值；

系统联调‌：验证门禁与监控联动、消防报警触发等跨系统协作功能。

三、规范与安全要求

标准依据‌

执行《综合布线系统工程设计规范》（GB 50311-2016）对线缆性能的要求；

消防相关弱电系统需符合《火灾自动报警系统设计规范》。

施工禁忌‌

禁止强弱电线共用线管或接线盒；

线槽填充率不超过60%，预留散热与扩容空间；

终端模块压接需使用专用工具，避免线芯损伤。

四、应用价值

功能扩展性‌：预埋冗余线路支持未来智能设备升级；

故障隔离‌：模块化布线降低单点故障对整体系统的影响；

节能环保‌：低功耗设备减少能源消耗，符合绿色建筑标准。

注：工程需由持有机电安装或智能化工程专业资质的企业实施，施工后需提交线路拓扑图及测试报告存档。
